Признаки неправильной работы клапанов и их регулировка

Признаки неправильной работы клапанов и их регулировка

Двигатель внутреннего сгорания — это сердце любого автомобиля, а клапаны двигателя являются его важнейшими элементами, отвечающими за газообмен в цилиндрах. Они обеспечивают своевременный впуск топливно-воздушной смеси и выпуск отработавших газов, что критически важно для эффективной работы мотора. Однако со временем, под воздействием высоких температур и механических нагрузок, зазоры клапанов могут изменяться, приводя к нарушению их работы. Игнорирование этих изменений может привести к серьезным проблемам и дорогостоящему ремонту. В этом подробном руководстве мы рассмотрим основные признаки неправильной работы клапанов, методы их диагностики двигателя и способы регулировки клапанов, чтобы вы могли своевременно распознать проблему и предотвратить более серьезные поломки.

Мы подробно разберем, какие симптомы неисправности клапанов могут проявляться, почему происходит износ клапанов и износ седел клапанов, а также как работает динамическое регулирование в случае с гидрокомпенсаторами. Понимание этих аспектов поможет вам поддерживать срок службы клапанов на должном уровне, обеспечивая надежную работу вашего автомобиля.

Роль клапанов в работе двигателя и их важность

Клапаны двигателя — это подвижные элементы газораспределительного механизма (ГРМ), которые, синхронно с движением поршней, открывают и закрывают впускные и выпускные отверстия в головке блока цилиндров. Их основная задача — обеспечить оптимальное наполнение цилиндров свежей топливовоздушной смесью и эффективное удаление отработавших газов. От точности их работы зависит мощность двигателя, его экономичность, экологичность и общий ресурс.

Между торцом стержня клапана и толкателем (или коромыслом) должен быть небольшой, точно заданный производителем тепловой зазор. Этот зазор необходим по нескольким причинам:

• Компенсация теплового расширения: Металлические детали двигателя при нагреве расширяются. Если зазор отсутствует или слишком мал, клапан при нагреве может полностью не закрываться, что приводит к прорыву горячих газов, перегреву клапана и его прогоранию.
• Смягчение ударных нагрузок: Небольшой зазор позволяет избежать постоянного контакта между клапаном и толкателем, снижая ударные нагрузки и износ клапанов.

Повреждение или неправильная настройка клапанов приводит к нарушению газообмена, снижению компрессии и, как следствие, ухудшению всех эксплуатационных характеристик двигателя.

Основные симптомы неправильной работы клапанов

Выявить проблемы с клапанами двигателя можно по ряду характерных признаков. Своевременное распознавание этих симптомов неисправности клапанов позволит предотвратить более серьезные поломки и дорогостоящий ремонт клапанов.

1. Посторонние шумы в двигателе

Это один из самых распространенных и легко распознаваемых симптомов неисправности клапанов. Шумы в двигателе, исходящие из области клапанной крышки, могут быть:

• Цокающий или стучащий звук: Характерный механический стук, который усиливается при прогреве двигателя и увеличении оборотов. Это указывает на слишком большой тепловой зазор в клапанном механизме. Клапан, опускаясь, ударяется о толкатель, создавая этот звук.
• Глухой стук или шипение: Может указывать на слишком малый зазор или его отсутствие. В этом случае клапан не закрывается полностью, и через него прорываются газы. Этот звук может быть менее выраженным, чем цоканье, но также является серьезным признаком.

Причины неисправностей, вызывающие эти шумы, могут быть различными: от неправильной регулировки клапанов до износа клапанов, толкателей, распредвала или пружин клапанов.

2. Потеря мощности двигателя и ухудшение динамики

Если вы заметили, что автомобиль стал «тупить», хуже разгоняться, особенно на подъемах, это может быть связано с проблемами клапанов. Неправильные зазоры клапанов приводят к:

• Неполному наполнению цилиндров: Если впускные клапаны открываются недостаточно или не вовремя.
• Неполному удалению отработавших газов: Если выпускные клапаны открываются недостаточно или не вовремя.
• Снижению компрессии: Если клапаны неплотно закрываются, происходит утечка компрессии, что ведет к потере давления в цилиндре и, соответственно, снижению мощности.

В результате двигатель работает неэффективно, и проявляется явная потеря мощности.

3. Неустойчивая работа двигателя

Симптомы неисправности клапанов могут проявляться в виде:

• Троение двигателя: Один или несколько цилиндров работают неэффективно из-за проблем с клапанами.
• Плавание оборотов холостого хода: Двигатель не может поддерживать стабильные обороты.
• Двигатель глохнет на холостом ходу: Особенно при остановках или переключении передач.

Это происходит из-за нарушения синхронности работы цилиндров и неэффективного сгорания топлива.

4. Увеличение расхода топлива

Поскольку неправильно работающие клапаны двигателя приводят к неэффективному сгоранию топлива и потере мощности, двигателю приходится работать с большей нагрузкой, чтобы поддерживать заданную скорость, что неизбежно ведет к повышенному расходу топлива.

5. Проблемы с запуском двигателя

Если двигатель плохо заводится, особенно «на горячую», это может быть признаком слишком малых зазоров клапанов или их отсутствия. При нагреве клапаны расширяются, полностью перекрывая зазор, и перестают закрываться, что приводит к отсутствию компрессии и невозможности запуска.

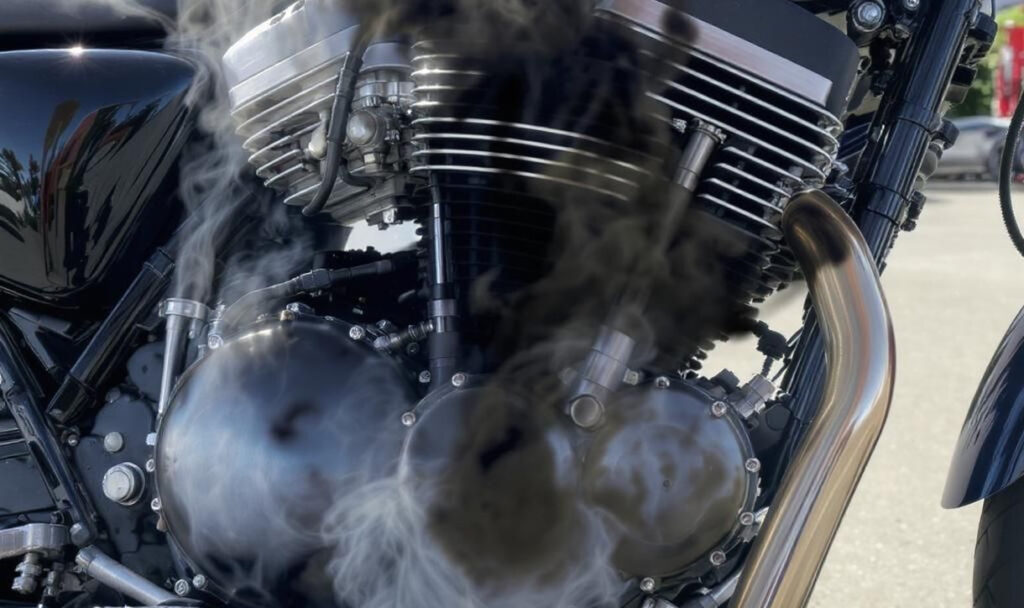

6. Повышенный дым из выхлопной трубы

Хотя дым из выхлопной трубы может быть признаком множества проблем, в контексте клапанов:

• Черный дым: Может указывать на неполное сгорание топлива из-за проблем с газообменом.
• Сизый/синий дым: Может быть следствием износа маслосъемных колпачков клапанов, через которые масло попадает в камеру сгорания.

Причины неправильной работы клапанов

Помимо естественного износа клапанов и других элементов ГРМ, существует ряд других причин неисправностей, приводящих к проблемам с клапанами:

• Неправильная регулировка: Если предыдущая настройка клапанов была выполнена неверно.
• Некачественное масло или несвоевременная замена: Приводит к повышенному износу всех трущихся деталей, включая клапанный механизм.
• Перегрев двигателя: Может привести к деформации клапанов, их прогоранию или ускоренному износу седел клапанов.
• Износ распредвала и толкателей: Естественный износ клапанов этих элементов со временем приводит к изменению зазоров клапанов.
• Ослабление или поломка пружин клапанов: Пружины клапанов обеспечивают плотное закрытие клапанов. Их ослабление может привести к неплотному прилеганию клапана к седлу.
• Нагар на клапанах и седлах: Отложения нагара могут мешать клапанам полностью закрываться.
• Неисправность гидрокомпенсаторов: Если двигатель оснащен гидрокомпенсаторами, их выход из строя (засорение, износ) приведет к неправильным зазорам и характерному стуку.

Диагностика и проверка клапанов

Для точной диагностики двигателя и выявления проблем с клапанами используются следующие методы:

• Визуальный осмотр: Снятие клапанной крышки позволяет оценить состояние клапанного механизма, наличие нагара, износа толкателей, коромысел, распредвала.
• Измерение компрессии: Позволяет выявить утечку компрессии в цилиндрах, что может быть связано с неплотно закрывающимися клапанами или прогоревшими клапанами/седлами.
• Измерение зазоров клапанов: С помощью набора щупов проверяются фактические тепловые зазоры и сравниваются с рекомендованными производителем значениями. Это основной способ проверки клапанов.
• Прослушивание двигателя: Опытный механик может по характеру шумов в двигателе определить тип неисправности.

Регулировка клапанов: методы и подходы

Метод регулировки клапанов зависит от конструкции клапанного механизма вашего двигателя. Существует несколько основных типов:

1. Регулировка винтом и контргайкой

Это наиболее распространенный метод для многих старых и некоторых современных двигателей. Настройка клапанов осуществляется путем ослабления контргайки и вращения регулировочного винта с помощью отвертки (или специального ключа) до получения нужного зазора клапанов, который контролируется щупом. Затем контргайка затягивается, удерживая винт от прокручивания. Этот метод относительно прост и доступен для самостоятельной регулировки.

2. Регулировка регулировочными шайбами

В более современных двигателях, особенно с непосредственным приводом клапанов от распредвала, регулировка клапанов осуществляется с помощью регулировочных шайб различной толщины. Для изменения зазора клапанов необходимо измерить текущий зазор, вычислить требуемую толщину новой шайбы, затем снять старую шайбу и установить новую. Этот процесс более трудоемкий, часто требует снятия распредвала и наличия набора шайб, что делает его менее доступным для самостоятельной регулировки без специализированного инструмента и опыта.

3. Гидрокомпенсаторы (динамическое регулирование)

Многие современные двигатели оснащены гидрокомпенсаторами. Эти устройства автоматически поддерживают оптимальный тепловой зазор в клапанном механизме, используя давление масла. В двигателях с гидрокомпенсаторами ручная регулировка клапанов не требуется. Если слышен стук гидрокомпенсаторов, это обычно указывает на их неисправность, низкое давление масла, загрязнение или использование некачественного масла. В этом случае требуется диагностика двигателя и, возможно, замена неисправных гидрокомпенсаторов или устранение причин их некорректной работы.

Важность своевременной регулировки и технического обслуживания

Регулярное техническое обслуживание и своевременная регулировка клапанов являются ключевыми факторами для поддержания работоспособности двигателя. Срок службы клапанов и всего ГРМ напрямую зависит от этого. Производители указывают рекомендуемые интервалы проверки клапанов и их настройки клапанов в руководстве по эксплуатации автомобиля. Эти интервалы могут варьироваться от 30 000 до 100 000 км в зависимости от модели и конструкции двигателя.

Игнорирование этих рекомендаций приводит к ускоренному износу клапанов, износу седел клапанов, пружин клапанов и других компонентов. В конечном итоге это может привести к необходимости капитального ремонта клапанов или всего двигателя, что является очень дорогостоящей процедурой.

Что еще важно:

• Качество масла: Используйте только рекомендованное производителем качественное моторное масло. Некачественное масло ускоряет износ клапанов и других деталей.
• Натяжение клапанов: Хотя термин «натяжение клапанов» не совсем корректен (речь идет о зазорах), важно понимать, что правильный зазор обеспечивает оптимальное взаимодействие всех элементов клапанного механизма.
• Профессиональная помощь: Если вы не уверены в своих силах или не имеете необходимого инструмента, лучше обратиться к квалифицированному специалисту. Неправильная регулировка клапанов может нанести двигателю больший вред, чем ее отсутствие.

Заключение

Клапаны двигателя являются критически важными компонентами, от которых зависит правильная и эффективная работа вашего автомобиля. Умение распознавать признаки неправильной работы клапанов, такие как шумы в двигателе, потеря мощности или утечка компрессии, позволит вам своевременно предпринять необходимые меры.

Регулярная проверка клапанов и их регулировка клапанов в соответствии с рекомендациями производителя являются основой технического обслуживания и залогом долгого срока службы клапанов и всего двигателя. Будь то динамическое регулирование через гидрокомпенсаторы или ручная настройка клапанов с использованием регулировочных шайб или винтов, своевременное вмешательство поможет избежать серьезных причин неисправностей и дорогостоящего ремонта клапанов. Заботьтесь о своем двигателе, и он ответит вам надежной работой.
