Пошаговая замена поршневых колец на мотоцикле

Пошаговая замена поршневых колец на мотоцикле

Двигатель мотоцикла, как и любой другой двигатель внутреннего сгорания, со временем подвергается естественному износу своих компонентов. Одними из наиболее нагруженных и критически важных деталей являются поршневые кольца. Они отвечают за герметичность камеры сгорания, отвод тепла от поршня и контроль за расходом моторного масла. Признаками износа колец могут быть снижение мощности, повышенный расход масла и топлива, а также появление сизого дыма из выхлопной трубы. Своевременная замена поршневых колец на мотоцикле не только восстановит его прежнюю производительность, но и предотвратит более серьезные и дорогостоящие поломки двигателя мотоцикла.

Данная статья представляет собой подробное пошаговое руководство по замене поршневых колец на мотоцикле. Мы рассмотрим все этапы процесса, начиная с диагностики двигателя и подготовки, заканчивая установкой колец и проверкой состояния после ремонта. Вы узнаете, какие инструменты для ремонта понадобятся, как правильно выполнить снятие цилиндра, как произвести чистку двигателя от нагара, и что такое регулировка зазоров. Особое внимание будет уделено нюансам работы с кольцами компрессии и маслоотталкивающими кольцами, а также важности уплотнения поршневой группы. Эти рекомендации по замене помогут вам выполнить работу качественно и обеспечить долгую и надежную службу вашего мотоцикла, а также провести необходимое техническое обслуживание.

1. Диагностика двигателя и определение необходимости замены поршневых колец

Прежде чем приступать к замене поршневых колец, необходимо убедиться, что именно они являются причиной проблем с двигателем мотоцикла. Для этого проводится комплексная диагностика двигателя.

1.1. Основные признаки износа колец

• Повышенный расход моторного масла: Если приходится часто доливать масло (более 100-200 мл на 1000 км для большинства мотоциклов), это один из главных признаков.
• Сизо-голубой дым из выхлопной трубы: Особенно заметен при запуске холодного двигателя, после длительной работы на холостом ходу или при резком открытии дросселя после движения накатом.
• Снижение мощности двигателя мотоцикла: Мотоцикл плохо разгоняется, не развивает максимальную скорость, с трудом преодолевает подъемы.
• Увеличенный расход топлива: Из-за неполного сгорания топлива и снижения эффективности двигателя.
• Снижение компрессии в цилиндрах: Этот показатель является наиболее точным индикатором износа колец.

1.2. Проверка компрессии – ключевой этап диагностики

Для проверки компрессии вам понадобится компрессометр и помощник.

1. Прогрейте двигатель мотоцикла до рабочей температуры.
2. Выкрутите свечи зажигания из всех цилиндров.
3. Отключите подачу топлива (перекройте кран на баке или отсоедините топливный насос/форсунки) и систему зажигания (чтобы не было искры).
4. Вставьте компрессометр в свечное отверстие первого цилиндра.
5. Полностью откройте дроссельную заслонку (выжмите ручку газа до упора).
6. С помощью стартера прокручивайте двигатель 5-7 секунд (или до стабилизации показаний компрессометра).
7. Запишите показания и повторите для остальных цилиндров.
8. Анализ результатов:
   • Сравните полученные значения с нормативными, указанными в руководстве по техническому обслуживанию мотоцикла.
   • Значительное снижение компрессии (ниже 8-9 атм для большинства мотоциклов) и/или большая разница между цилиндрами (более 1-1.5 атм) указывают на проблему.
   • Для точного определения причины (кольца или клапаны): повторите замер, добавив 5-10 мл чистого моторного масла в цилиндр. Если компрессия значительно возрастет, проблема, скорее всего, в поршневых кольцах. Если нет – то в клапанах или их седлах.

2. Подготовка к замене поршневых колец

Тщательная подготовка – залог успешного ремонта.

2.1. Необходимые инструменты для ремонта и материалы

• Набор гаечных ключей и головок (метрических).
• Отвертки (крестовые и плоские).
• Динамометрический ключ (критически важен для правильной затяжки).
• Съемник для поршневых колец (желательно).
• Оправка для установки поршня в цилиндр (обязательно).
• Щупы для регулировки зазоров.
• Чистые ветоши, емкости для жидкостей.
• Новый комплект поршневых колец (оригинальные или качественные аналоги, подобранные по VIN-коду или модели мотоцикла).
• Новые прокладки (головки цилиндра, цилиндра, крышек).
• Новое моторное масло и масляный фильтр.
• Смазка для сборки (монтажная паста или чистое моторное масло).
• Очиститель карбюратора/дроссельной заслонки для чистки двигателя от нагара.

2.2. Подготовка мотоцикла

1. Установите мотоцикл на центральную подножку или подъемник для обеспечения устойчивости.
2. Отключите аккумулятор (снимите минусовую клемму).
3. Дайте двигателю остыть, если он был горячим.
4. Слейте моторное масло и охлаждающую жидкость (если двигатель жидкостного охлаждения).
5. Снимите облицовки, бак, сиденье, воздушный фильтр и другие компоненты, мешающие доступу к двигателю.

3. Снятие цилиндра и поршня

Этот этап требует аккуратности и последовательности.

3.1. Демонтаж компонентов

1. Отсоедините выхлопные трубы от двигателя.
2. Отсоедините карбюратор(ы) или дроссельные заслонки от головки цилиндра.
3. Снимите крышку клапанов.
4. Выставьте поршень в верхнюю мертвую точку (ВМТ) для того цилиндра, с которым работаете. Это упростит дальнейшую сборку и позволит убедиться в правильном положении распредвала.
5. Ослабьте и снимите болты крепления головки цилиндра. Снимайте их в порядке, обратном затяжке, указанном в руководстве.
6. Аккуратно снимите головку цилиндра. Не потеряйте центрирующие втулки (шпильки).
7. Осторожно снимите цилиндр. Если он прикипел, легкие покачивания помогут его освободить. Будьте осторожны, чтобы не повредить юбку поршня.
8. Теперь поршень находится снаружи. Вытащите стопорные кольца поршневого пальца (иногда их называют стопорными штифтами) с одной стороны поршня.
9. Аккуратно выбейте поршневой палец (иногда требуется легкое нагревание поршня, но будьте осторожны).
10. Снимите поршень с шатуна.

3.2. Чистка двигателя и проверка состояния

1. Тщательно очистите поршень от нагара, особенно канавки для поршневых колец. Используйте пластиковые или деревянные скребки, специальные щетки и очистители. Избегайте металлических инструментов, которые могут повредить поверхность поршня.
2. Очистите головку цилиндра от нагара.
3. Очистите верхнюю часть картера от остатков старой прокладки.
4. Проверка состояния цилиндра: Осмотрите зеркало цилиндра на предмет задиров, царапин, эллипсности. Легкий износ допустим. Если есть глубокие задиры или цилиндр имеет сильную выработку, потребуется расточка или гильзовка цилиндра, а также установка поршня ремонтного размера.
5. Проверка состояния поршня: Осмотрите поршень на наличие трещин, сколов, сильных задиров. Проверьте люфт поршневого пальца в поршне и шатуне. При необходимости замените поршень.

4. Установка колец и сборка поршневой группы

Это самый ответственный этап, требующий аккуратности и точного соблюдения рекомендаций.

4.1. Регулировка зазоров новых поршневых колец

Перед установкой новых поршневых колец необходимо проверить зазоры в замках колец.

1. Вставьте каждое новое кольцо (по очереди) в соответствующий цилиндр. Протолкните его поршнем так, чтобы оно встало ровно (на глубину, где поршень находится в нижней мертвой точке).
2. С помощью щупов измерьте зазор в замке кольца.
3. Сравните полученное значение с допустимыми зазорами, указанными в руководстве по техническому обслуживанию мотоцикла.
4. Если зазор слишком мал, его можно немного увеличить, аккуратно подточив торцы кольца мелким напильником. Если зазор слишком велик, это кольцо не подходит для данного цилиндра и его нужно заменить.

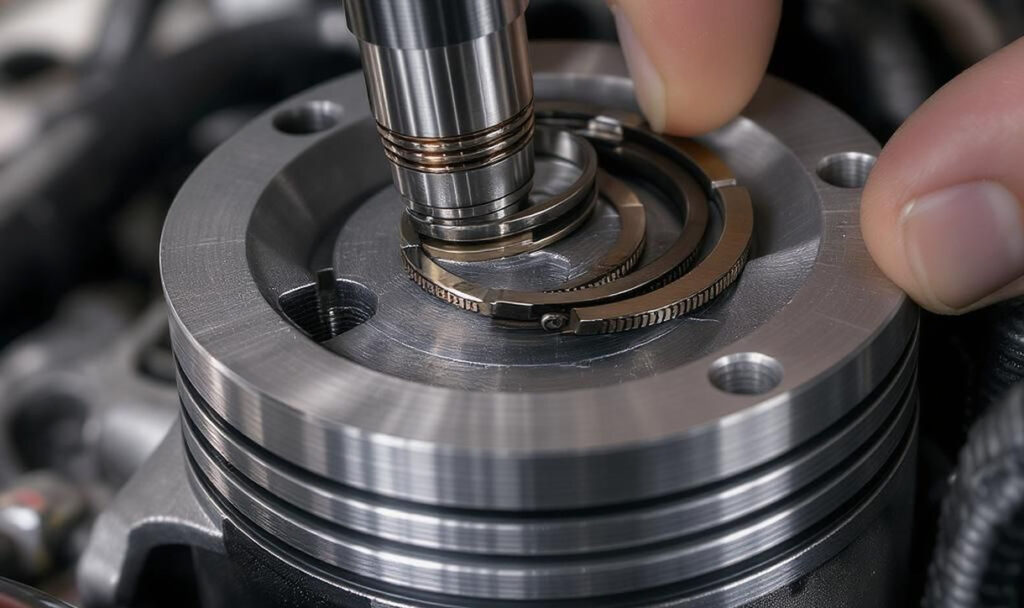

4.2. Установка колец на поршень

1. Начните с маслоотталкивающих колец (самые нижние). Они обычно состоят из трех частей: пружинного расширителя и двух тонких стальных дисков. Аккуратно установите их в нижнюю канавку поршня.
2. Затем установите нижнее кольцо компрессии.
3. Последним устанавливается верхнее кольцо компрессии.
4. Используйте специальный съемник для поршневых колец, чтобы избежать их деформации или поломки.
5. Важно: Всегда соблюдайте правильную ориентацию колец. Многие кольца имеют маркировку «TOP» или «UP», которая должна быть направлена вверх.

4.3. Уплотнение поршневой группы: сборка

1. Обильно смажьте поршень с новыми кольцами и стенки цилиндра чистым моторным маслом.
2. Установите поршень на шатун, вставив поршневой палец и зафиксировав его новыми стопорными кольцами. Убедитесь, что стопорные кольца плотно сидят в канавках.
3. Разведите замки поршневых колец под углом 90-120 градусов друг к другу, избегая их расположения напротив поршневого пальца или вдоль оси двигателя. Это обеспечивает максимальное уплотнение поршневой группы.
4. Используя специальную оправку для поршня, аккуратно вставьте поршень с кольцами в цилиндр. Оправка сожмет кольца, позволяя им войти в цилиндр без повреждений.
5. Опустите цилиндр на картер, установив новую прокладку.
6. Установите головку цилиндра с новой прокладкой. Затяните болты головки цилиндра динамометрическим ключом в последовательности и с моментом, указанным в руководстве по ремонту двигателя.
7. Установите на место все снятые компоненты: крышку клапанов, выхлопные трубы, карбюратор/дроссель, воздушный фильтр, бак, облицовки.
8. Залейте свежее моторное масло и антифриз.

5. Завершение ремонта и рекомендации по замене

После сборки двигателя мотоцикла необходимо выполнить несколько заключительных шагов.

5.1. Первый запуск и обкатка

1. Перед первым запуском проверните коленвал несколько раз вручную (если возможно), чтобы убедиться в отсутствии заеданий.
2. Запустите двигатель мотоцикла и дайте ему поработать на холостом ходу несколько минут, контролируя отсутствие утечек и посторонних шумов.
3. После замены поршневых колец обязательна обкатка двигателя. Первые 500-1000 км избегайте высоких оборотов, резких ускорений и движения на постоянных высоких скоростях. Меняйте режимы работы двигателя.
4. После обкатки (обычно 1000-1500 км) рекомендуется заменить моторное масло и масляный фильтр, чтобы удалить продукты приработки.

5.2. Дополнительные рекомендации по замене

• Всегда используйте новые прокладки.
• При замене поршневых колец рекомендуется также проверить состояние клапанов и сальников клапанов. При необходимости заменить их, чтобы обеспечить полное уплотнение поршневой группы и избежать повторного расхода масла.
• Если вы не уверены в своих силах, лучше обратиться к квалифицированному механику. Неправильная замена поршневых колец может привести к серьезным повреждениям двигателя мотоцикла.

Заключение

Замена поршневых колец на мотоцикле – это сложный, но выполнимый ремонт двигателя, который требует внимательности, терпения и определенных навыков. Правильная диагностика двигателя, тщательная подготовка, аккуратное снятие цилиндра и поршня, а также точная установка колец с соблюдением всех регулировок зазоров являются залогом успешного ремонта. Помните о важности чистки двигателя от нагара и проверки состояния всех компонентов. Использование качественных инструментов для ремонта и следование рекомендациям по замене обеспечат надежное уплотнение поршневой группы и восстановят работоспособность вашего двигателя мотоцикла. После ремонта и правильной обкатки ваш мотоцикл снова будет радовать вас мощностью и экономичностью, а вы сможете наслаждаться каждой поездкой, зная, что провели необходимое техническое обслуживание.
