Как правильно снять головку блока цилиндров мотоцикла

Как правильно снять головку блока цилиндров мотоцикла

Головка блока цилиндров (ГБЦ) является одной из ключевых частей любого двигателя мотоцикла. Она закрывает цилиндры сверху, формирует камеры сгорания, содержит клапанный механизм, свечи зажигания, а иногда и элементы системы газораспределения (распредвалы). Необходимость снятия головки может возникнуть по многим причинам: от замены прогоревшей прокладки головки блока цилиндров до более серьезного ремонта двигателя, такого как замена клапанов, ремонт седел, проверка состояния поршней и цилиндров, или полное техническое обслуживание, включающее регулировку клапанов. Это ответственная процедура, требующая аккуратности, точности и соблюдения определенной последовательности.

В этой статье мы представим подробную инструкцию по ремонту, объясняющую, как правильно снять головку блока цилиндров мотоцикла. Мы рассмотрим необходимые инструменты для ремонта, этапы подготовки, последовательность отсоединения всех компонентов, а также важные моменты, касающиеся безопасности работ и последующей очистки деталей. Правильное выполнение этой процедуры критически важно для дальнейшей корректной работы двигателя мотоцикла и предотвращения новых поломок. Эта статья станет вашим надежным руководством при проведении обслуживания мотора и диагностики двигателя.

Когда необходимо снятие головки блока цилиндров?

Решение о снятии головки блока цилиндров должно быть обоснованным, так как это достаточно трудоемкий процесс. Вот наиболее частые причины:

1. Пробой прокладки головки блока цилиндров: Это самая распространенная причина. Симптомы включают:
   • Попадание охлаждающей жидкости в масло (масло становится эмульсией).
   • Попадание масла в охлаждающую жидкость.
   • Попадание выхлопных газов в систему охлаждения (появление пузырьков в расширительном бачке).
   • Попадание охлаждающей жидкости в камеру сгорания (белый, сладковатый дым из выхлопной трубы).
   • Снижение компрессии в одном или нескольких цилиндрах.
   • Перегрев двигателя мотоцикла.
2. Ремонт двигателя или обслуживание мотора:
   • Замена или притирка клапанов.
   • Замена маслосъемных колпачков.
   • Ремонт седел клапанов.
   • Проверка и регулировка клапанов, если она невозможна без снятия ГБЦ.
   • Диагностика двигателя на предмет износа поршней, цилиндров, коленвала (частичная разборка двигателя).
   • Устранение течи масла из-под ГБЦ.
3. Тюнинг или модификация двигателя мотоцикла: Установка других распредвалов, изменение степени сжатия и т.д.

Подготовка к снятию головки: безопасность работ и необходимые инструменты для ремонта

Прежде чем приступить к работе, убедитесь, что у вас есть все необходимое и соблюдены меры безопасности работ.

1. Безопасность работ:

• Работайте в хорошо проветриваемом помещении.
• Дайте двигателю мотоцикла полностью остыть. Никогда не снимайте ГБЦ с горячего двигателя.
• Отсоедините клеммы аккумулятора, начиная с минусовой.
• Используйте защитные перчатки и очки.
• Будьте осторожны с топливом и охлаждающей жидкостью.
• Подготовьте емкости для слива жидкостей (масла, антифриза).

2. Необходимые инструменты для ремонта:

• Набор гаечных ключей (рожковых, накидных, торцевых).
• Набор головок с трещоткой и удлинителями.
• Динамометрический ключ (критически важен для правильного момента затяжки при обратной сборке).
• Отвертки (крестовые, плоские).
• Пассатижи, кусачки.
• Емкости для слива жидкостей.
• Маркер или краска для меток.
• Чистая ветошь, бумажные полотенца.
• Пластиковые пакеты или контейнеры для мелких деталей и крепежа.
• Щетки для очистки деталей (металлическая, нейлоновая).
• Скребок или пластиковый шпатель для удаления остатков прокладки головки.
• Специальные приспособления (например, для фиксации распредвала, если требуется).

Пошаговая инструкция по ремонту: снятие головки блока цилиндров

Последовательность действий может немного отличаться в зависимости от модели мотоцикла и конструкции двигателя мотоцикла (одноцилиндровый, многоцилиндровый, с верхним или нижним расположением распредвала). Всегда сверяйтесь с сервисным мануалом вашего мотоцикла.

Шаг 1: Подготовка двигателя мотоцикла

1. Слейте охлаждающую жидкость: Откройте сливную пробку на радиаторе или блоке цилиндров и слейте антифриз в чистую емкость.
2. Слейте моторное масло: Если планируется полный ремонт двигателя или вы не уверены в чистоте масла, лучше его слить.
3. Снимите топливный бак: Отсоедините топливные шланги и электрические разъемы, аккуратно снимите бак.
4. Снимите сиденье, пластик, другие мешающие элементы: Обеспечьте максимально свободный доступ к двигателю мотоцикла.

Шаг 2: Отсоединение периферийных систем

1. Отсоедините выхлопную систему: Открутите гайки крепления выпускного коллектора к головке блока цилиндров. Возможно, потребуется снять весь выхлоп.
2. Отсоедините систему впуска: Снимите воздушный фильтр, карбюратор(ы) или дроссельные заслонки. Отсоедините впускные патрубки от головки блока цилиндров.
3. Отсоедините систему зажигания: Снимите высоковольтные провода со свечей зажигания. Открутите и выньте свечи зажигания.
4. Отсоедините электрические разъемы: Отсоедините все электрические разъемы, идущие к головке блока цилиндров (датчики температуры, датчики положения распредвала и т.д.).
5. Отсоедините шланги и трубки: Отсоедините все шланги системы охлаждения, вакуумные трубки, которые крепятся к ГБЦ.

Шаг 3: Работа с клапанным механизмом и ГРМ

Это один из самых ответственных этапов разборки двигателя. Неправильные действия могут привести к серьезным повреждениям.

1. Установите поршни в ВМТ (верхнюю мертвую точку) для первого цилиндра (если это многоцилиндровый двигатель): Это облегчит дальнейшую работу и поможет правильно установить ГРМ при обратной сборке. Обычно это делается поворотом коленвала через специальное отверстие или болт.
2. Снимите крышку клапанного механизма: Открутите болты и аккуратно снимите крышку. Возможно, потребуется отсоединить патрубки вентиляции картера.
3. Ослабьте натяжитель цепи ГРМ: Практически на всех современных двигателях мотоцикла используется цепь ГРМ. Перед снятием распредвалов необходимо ослабить или снять натяжитель цепи.
4. Снимите распредвалы (если они расположены в ГБЦ):
   • Ослабьте и открутите болты крепления крышек распредвалов в определенной последовательности (обычно от краев к центру).
   • Аккуратно снимите распредвалы. Обратите внимание на их положение, чтобы не перепутать.
   • Снимите цепь ГРМ со звездочек распредвалов. Зафиксируйте цепь, чтобы она не упала в картер.
5. Снимите коромысла, толкатели (если применимо): Если конструкция двигателя мотоцикла предполагает эти элементы, снимите их, запоминая их расположение.

Шаг 4: Снятие головки блока цилиндров

1. Открутите болты крепления головки блока цилиндров:
   • Важно: Болты крепления ГБЦ откручиваются в определенной последовательности, обратной порядку затяжки (обычно от центра к краям, «крест-накрест»).
   • Ослабляйте болты крепления постепенно, по четверти или пол-оборота за раз, чтобы избежать деформации ГБЦ.
   • Используйте соответствующую головку и удлинитель.
   • После ослабления всех болтов, выкрутите их полностью.

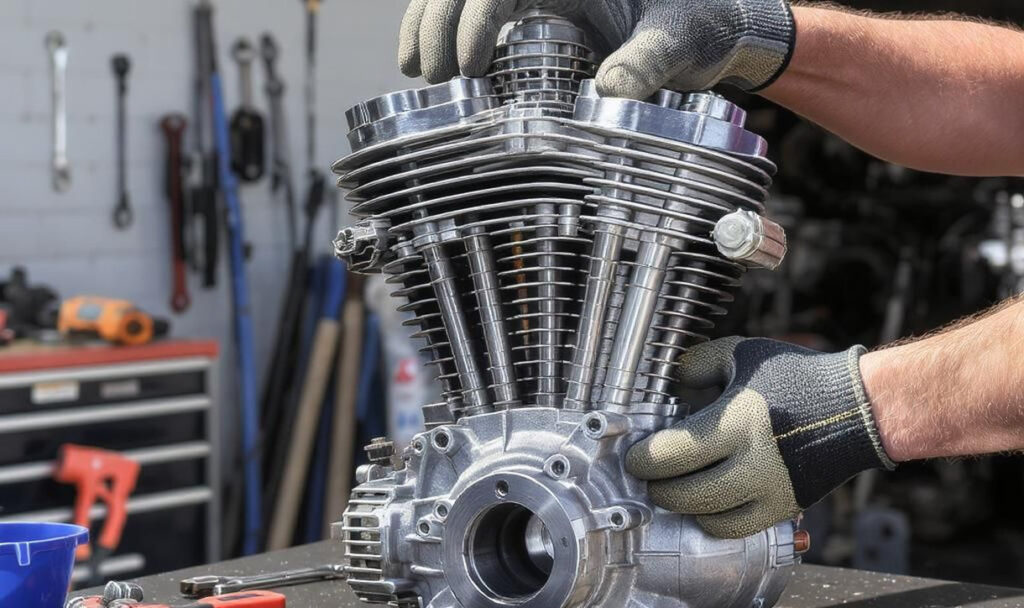

2. Аккуратно снимите головку блока цилиндров:
   • ГБЦ может «прилипнуть» к блоку цилиндров или прокладке головки. Не используйте металлические инструменты для поддевания между ГБЦ и блоком, чтобы не повредить сопрягаемые поверхности.
   • Можно попробовать слегка покачать ГБЦ из стороны в сторону, чтобы она «отлипла». Если не помогает, можно использовать деревянный или резиновый молоток для легкого постукивания по бокам ГБЦ.
   • После того как ГБЦ «отлипла», аккуратно поднимите ее и снимите с шпилек.
   • Сразу же снимите старую прокладку головки блока цилиндров.

Шаг 5: Осмотр и очистка деталей

После снятия головки необходимо провести тщательный осмотр и очистку деталей.

1. Осмотрите ГБЦ:
   • Тщательно очистите привалочную поверхность ГБЦ от остатков прокладки головки и нагара. Используйте специальный скребок (пластиковый или латунный) или очень осторожно лезвие, стараясь не поцарапать поверхность.
   • Проверьте ГБЦ на наличие трещин (особенно между клапанами и в районе свечей), деформации (используйте поверочную линейку и щуп).
   • Осмотрите клапаны, их седла на предмет износа, прогара.
   • Очистите камеры сгорания от нагара.
2. Осмотрите блок цилиндров:
   • Тщательно очистите привалочную поверхность блока цилиндров от остатков прокладки головки.
   • Осмотрите цилиндры на предмет задиров, рисок, выработки.
   • Осмотрите поршни на наличие нагара, повреждений.
3. Осмотрите болты крепления ГБЦ: Некоторые производители рекомендуют заменять болты крепления ГБЦ на новые при каждом снятии головки, так как они могут растягиваться.

Важные моменты при обратной сборке

Ремонт двигателя не заканчивается снятием головки. Правильная обратная сборка не менее важна.

• Новая прокладка головки блока цилиндров: Всегда используйте новую прокладку головки. Старые прокладки не обеспечивают герметичности.
• Чистота поверхностей: Привалочные поверхности ГБЦ и блока цилиндров должны быть идеально чистыми и обезжиренными. Любая грязь или остатки старой прокладки приведут к течи.
• Момент затяжки: Болты крепления ГБЦ затягиваются в определенной последовательности и с точным моментом затяжки, указанным производителем. Используйте динамометрический ключ. Часто требуется затяжка в несколько этапов и доворот на определенный угол.
• Смазка: Используйте соответствующую смазку для резьбы болтов крепления ГБЦ (если рекомендовано производителем), а также для распредвалов и других движущихся частей при сборке.
• Установка ГРМ: Убедитесь, что метки ГРМ совпадают при установке распредвалов и цепи.

Заключение

Снятие головки блока цилиндров мотоцикла — это серьезная процедура, требующая внимательности, аккуратности и наличия соответствующих инструментов для ремонта. Однако, следуя этой подробной инструкции по ремонту и соблюдая все меры безопасности работ, вы сможете успешно выполнить эту задачу самостоятельно. Правильная диагностика двигателя, качественная очистка деталей и точное соблюдение момента затяжки при сборке гарантируют долговечность и надежность работы вашего двигателя мотоцикла.

Помните, что обслуживание мотора — это ключ к его долгой и беспроблемной жизни. Не пренебрегайте техническим обслуживанием и своевременной заменой изношенных компонентов. Если вы не уверены в своих силах, или двигатель мотоцикла имеет сложную конструкцию, лучше обратиться к квалифицированным специалистам. Однако для базовых операций, таких как замена прокладки головки, эта инструкция станет отличным подспорьем.
